VALVULA GLOBO DE PISTON - CKST AºB 300lb - 8"

Acero Carbono Fundido ASTM A 216 Gr WCB

Alternativa de construcción: Acero Inoxidable

CONEXIONES BRIDADAS

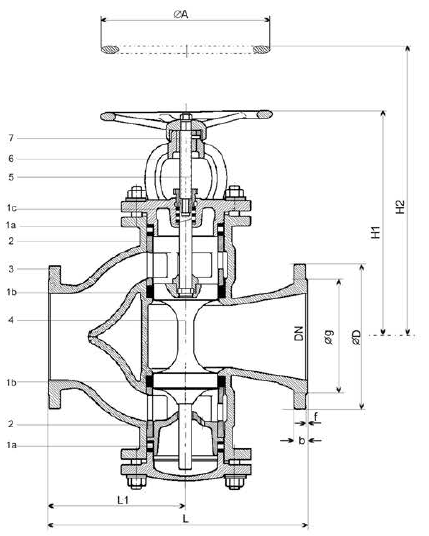

CONSTRUCCIÓN
Partes Material
1a ANILLO SUPERIOR GRAF. C/INOX. Y PTFE
1b ANILLO INFERIOR GRAF. FLEXIBLE Aº INOX
1c ANILLO PRENSA GRAF. C/INOX. Y PTFE
2 LINTERNA HIERRO FUNDIDO ASTM A 126 Gr B
3 CUERPO ACERO FUNDIDO ASTM A 126 Gr WCB
4 PISTON ACERO INOX
5 VASTAGO ROSCADO ACERO ALEADO
6 BONETE ACERO FUNDIDO ASTM A 126 Gr WCB
7 BUJE ROSCADO BRONCE

TEST HIDROSTÁTICO
Material bar
Cuerpo 60
Cierre 40

A temperatura Ambiente

APLICACIÓN

Presión - Temp

16 bar - 450°C

40 bar - 120°C

Vapor Saturado:

Curva 2


OBSERVACIONES
  1. 'L' conforme norma ANSI B 16.10
  2. Bridas conforme norma ANSI B 16.5 - 300 Lb. Otras normas consultar.
  3. Terminación de bridas: rayado concéntrico min.125 RMS. máx. 500 RMS.
  4. Salvo pedido específico, las bridas son entregadas sin perforar
DIMENSIONES
DN CUERPO CONEXIÓN Peso Aprox. (Kg.)
pulg. mm. L L1 H1 A H2 D b g f
8 200 580 310 536 380 645 381 41.5 270 1.6 253
