VALVULA DE RETENCION GUIADA
A SEMIESFERA-CRUG-R 1/2"- 2"

CONEXIONES ROSCADAS

MODELOS:
  1. CRUG HR en hierro fundido
  2. CRUG BrR en bronce fundido
  3. CRUG IR en acero inoxidable fundido
PRESIÓN MÁXIMA DE TRABAJO:
  1. 16 atmósferas en hierro
  2. 21 atmósferas en bronce
  3. 40 atmósferas en inoxidable
UNIVERSALMENTE UTILIZABLE

Para vapor, gas, aire, agua, aceite y otros medios, en bombas, depósitos, tuberías de todo tipo (como by-pass), calderas, consumidores de calor, purgadores de condensado, distribuidores de vapor, gas y aire.

  1. CIERRE ABSOLUTAMENTE HERMÉTICO
  2. INSTALABLE EN CUALQUIER POSICIÓN
  3. RESISTENCIA MINIMA AL FLUJO
  4. REPUESTOS DE TODAS SUS PARTES

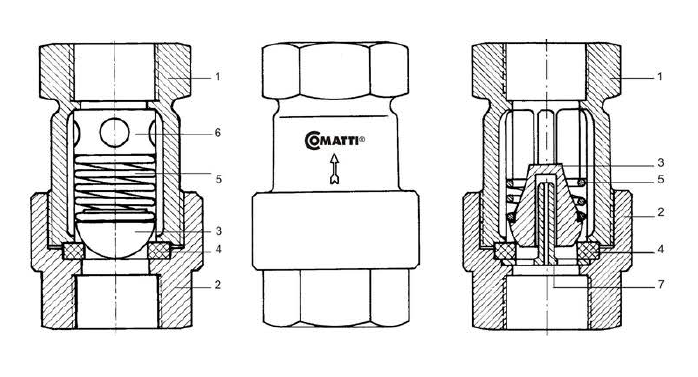

CONSTRUCCIÓN
# Partes Material
1 - 2 CUERPO Y TAPA (Ho) ASTM A 126 GrB (BR) SAE 62 (INOX) Al SI 304/316
3 OBTURADOR ACERO INOXIDABLE
4 ASIENTO PTFE
5 RESORTE ACERO INOX
6 LINTERNA DE 1/2" a 1" ACERO ZINCADO LATON ACERO INOX.
7 GUIA OBTURADOR
DE 1 1/4" a 2"		 ACERO INOXIDABLE

TEST HIDROSTÁTICO
Ho Bce Inox
bar
Cuerpo 24 32 60
Cierre 24 22 40
DIMENSIONES
DIAMETRO LARGO PRESION APERTURA kg/cm3 (aprox.) Peso grs.
pulg. mm. mm.
1/2 15 89 0.100 600
3/4 20 105 0.200 1000
1 25 112 0.200 1500
1 1/2 30 137 0.200 2500
1 1/4 40 160 0.200 4000
2 50 207 0.250 7000
OBSERVACIONES
  • Extremos roscados STD BSP. Otras roscas consultar.
  • Entrecaras según cuadro (largo).
